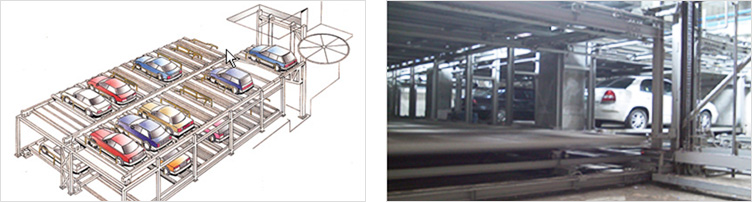

수평순환식

자동차를 주차하기 위한 공간인 운반기(파레트)를 평면상에 2열 또는 그 이상으로 배열하여 평면상의 운반기를 횡행과 종횡을 단속적으로 한 피치씩 또는 연속 순환 이동하여 자동차를 입·출고하도록 하는 방식이다.

수평순환식

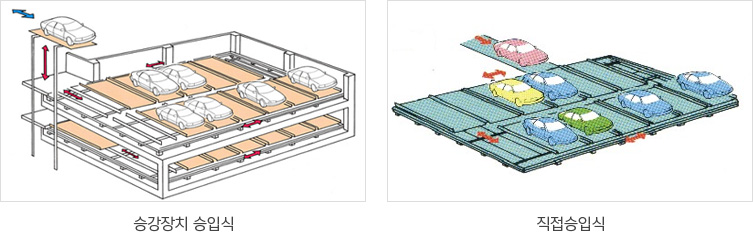

자동차 입·출고 위치에 따른 분류
  • 승강장치 승입식 : 자동차를 입·출고시키기 위한 승하강 장치가 별도로 설치되어 출입구와 주차시키는 주차구획층까지 승하강 하면서 자동차를 입·출고 시키는 방식이다.(상부승입식과 하부승입식이 있으나, 대부분 상부승입식이다.)
  • 직접승입식 : 별도의 승하강 장치가 없이 주차공간인 운반기에서 직접 차량을 입·출고 시키는 방식이다.
자동차 입·출고 위치에 따른 분류

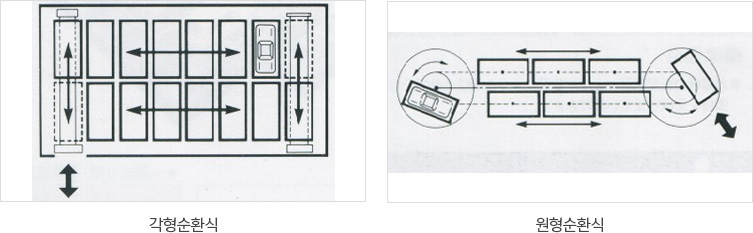

양단의 순환방식에 따른 분류
  • 각형순환식 : 주차장치의 양단부에서 운반기를 이동 시킬 때 횡행이동과 종횡이동이 단속적으로 한 피치씩 구분되어 90˚각도로 직선운동 시켜 순환하는 방식이다.
  • 원형순환식 : 주차장치의 양단부에서 운반기가 원형운동으로 부드럽게 회전 이동하는 것으로 평면 순환이동이 연속으로 이루어지는 방식이다.
양단의 순환방식에 따른 분류

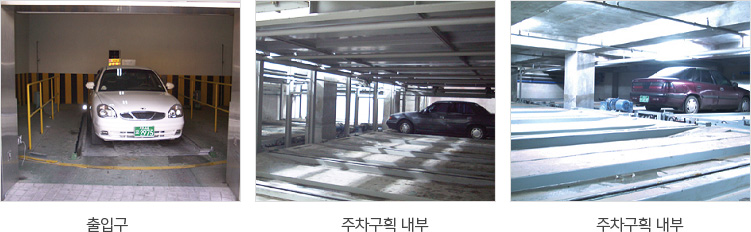

장단점 및 적용 건물
장단점 및 적용 건물
장 점 단 점 적용건물
  • 건축물 공간 배치성이 좋다.
  • 지하공간 활용도가 좋다.
  • 평면상 자동차 수용 능력 향상
  • 입·출고 시간이 길다.
  • 지하공간의 습기로 기계에 악영향을 줄 수 있다.
  • 고장이 비교적 잦다.
  • 소규모 지하주차가 필요한 건물
  • 건물의 지하 층고가 낮은 지역
